Агрегат почвообрабатывающий комбинированный
«Европартнер»
Общее описание изделия
«Европартнер» это механизированная сеялка, прицепное устройство которое агрегатируется с тракторами, имеющими тяговое усилие от 130 кВт. и более, вал отбора мощности (ВОМ) и распределитель силовой гидравлической системы. Предназначен для:
- сплошного посева зернобобовых, мелкосемянных, пропашных и других культур с одновременным внесением удобрений;
- поверхностной обработки почвы на глубину до 12 см;
- внесения удобрений на глубину до 12 см.
Технические характеристики
Устройство и принципы работы агрегатов

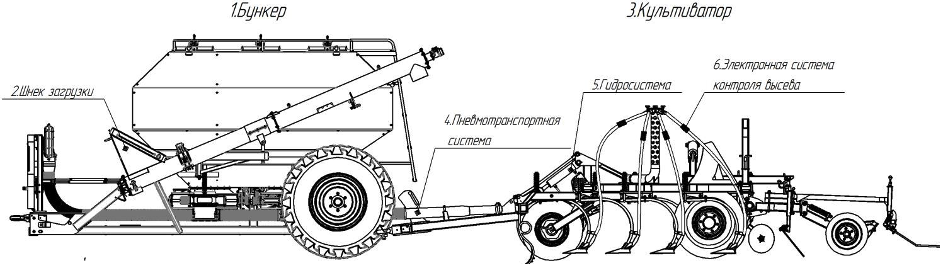

Рис. 1 Общий боковой вид механизированной сеялки.
В состав посевного комплекса (рис. 1) входят следующие основные элементы:
- Бункер
- Шнек загрузки бункера
- Культиватор
- Пневмотранспортная система
- Гидросистема
- Электронная система контроля высева.
Принцип работы сеялки основных узлов:
Рис.2. Бункер со шнеком загрузки семян и удобрений
Бункер (рис.2) осуществляет транспортировку и дозирование посевного материала и удобрений. Шнек служит для загрузки бункера семенами и удобрениями.
Рис. 3 Культиватор с четырьмя видами орудий.
На культиваторе последовательно установлены 4 (четыре) вида орудий (см. Рис.3):
- культиваторная стрельчатая лапа- рыхлит почву, подрезает сорняки, формирует посевное ложе и высевает семена (под лапу);
- однорядная пружинная борона – планирует почву, вычёсывает сорняки;
- прикатывающие колёса – прикатывают почву над семенами;
- штригеля – выравнивают и мульчируют почву.

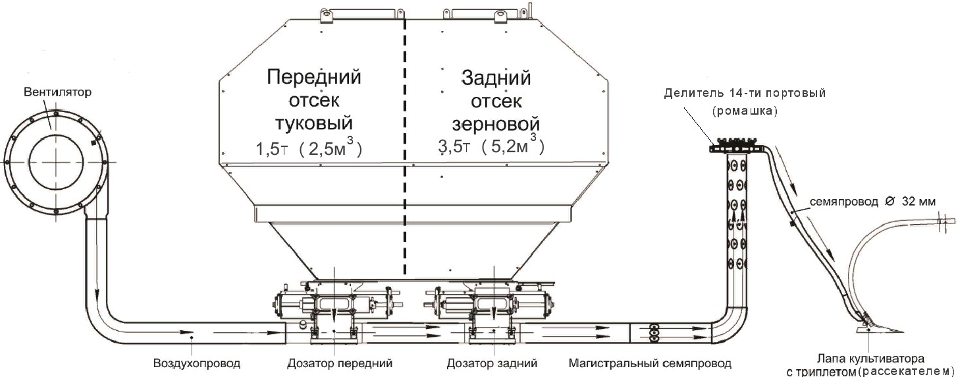

Пневмотранспортная система (рис.4) транспортирует семена и удобрения от бункера к конечной точке посева (к триплетам культиваторных лап) с помощью воздушного потока. Вентилятор приводится в действие от ВОМ трактора.
Рис.4 Пневмотранспортная система.
Гидросистема обеспечивает работу силовых гидроцилиндров и гидромотора шнека загрузки. Подключается к внешним выводам гидросистемы трактора.
Электронная система контролирует наиболее важные параметры работы комплекса.
Перечень подшипников
Перечень манжет
Перечень расходных запчастей и материалов
