Kombineeritud mullaharimis seade
«EuroPartner»
Toote üldine kirjeldus
„EuroPartner” on külvimasin, järelveetav seade, mis on ühendatud traktoriga, mille tõmbejõud on 130 kW ja rohkem, jõuülekanne võlli (PTO) ja jõuhüdraulikasüsteemi jaoturiga.
Sobilik:
• liblikõieliste, väikeseseemneliste, reakultuuride ja muude kultuuride pidev külv koos samaaegse väetamisega;
• pinnaharimine 12 cm sügavusele;
• väetiste laotamine 12 cm sügavusele.
Tehnilised andmed
Külvimasin ja komponendid tööpõhimõtted.

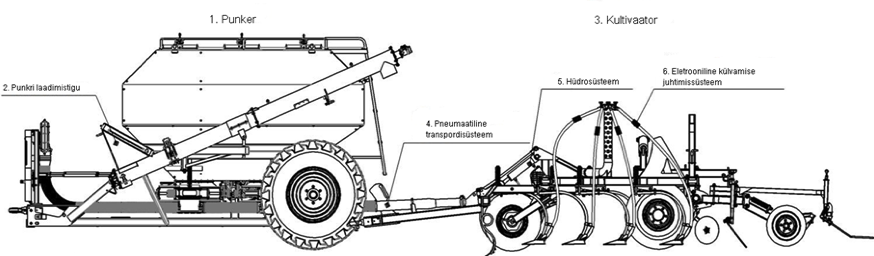

Joonis 1. Külvimasin üldvaade küljelt.
Külvimasin (Joonis 1) sisaldab järgmisi põhielemente:
i. Punker
ii. Punkri laadimistigu
iii. Kultivaator
iv. Pneumaatiline transpordisüsteem
v. Hüdrosüsteem
vi. Elektrooniline külvamise juhtimissüsteem
Külvimasina ja komponentide tööpõhimõte:
Joonis 2. Punker tiguga seemnete ja väetiste laadimiseks.
Punker (Joonis 2) teostab seemnete ja väetiste transporti ja doseerimist.
Tigu kasutatakse seemnete ja väetiste laadimiseks punkrisse.

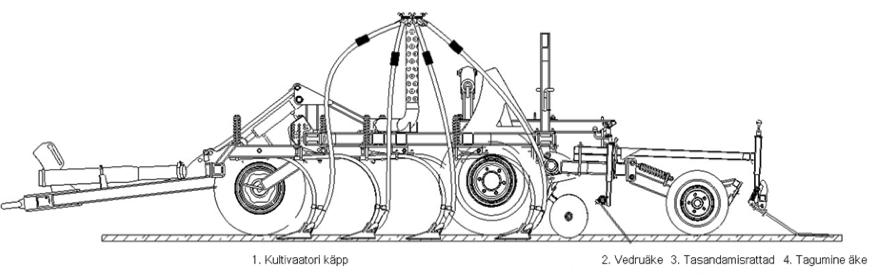

Joonis 3. Kultivaator nelja tüüpi tööriistadega.
1. kultivaatori lantsettkäpp kobestab mulda, lõikab umbrohtu, moodustab külvipinna ja külvab seemned (käpa alla);
2. üherealine vedruäke – planeerib mulda, kammides välja umbrohu;
3. pressrattad – suruvad mulda seemnete peale;
4. äke – tasandab ja multšib mulda.
Pneumaatiline transpordisüsteem (Joonis 4) viib seemned ja väetised punkrist lõppkülvipunkti (kultivaatorikäppade kolmikutele) õhuvoolu abil. Ventilaatorit käitab traktori jõuvõtuvõll (PTO).
Joonis 4. Pneumaatiline transpordisüsteem.
Hüdraulikasüsteem tagab hüdrojõusilindrite ja laadimisteo hüdromootori töö. Ühendub traktori hüdrosüsteemi väliste väljunditega.
Elektrooniline süsteem juhib keeruka toimingu kõige olulisemaid parameetreid.
